플랜지 확장 다이어프램 씰

오프라인 프로세스 연결을 위한 확장된 다이어프램이 있는{0}플랜지 씰
플랜지 확장 다이어프램 씰, ANSI 클래스 150에서 ANSI 클래스 2500까지의 표준 플랜지 등급

문의 보내기

설명

플랜지 확장 다이어프램 씰

애플리케이션 기능

오프라인 프로세스 연결을 위한 확장된 다이어프램이 있는{0}플랜지 씰
파이프 또는 심하게 단열된 탱크에 매립형 설치를 가능하게 합니다.
Standard flange sizes from ANSI 2" to 4".
요청 시 추가 크기 가능
ANSI Class 150에서 ANSI Class 2500까지의 표준 플랜지 등급
맞춤형 연장 길이 및 직경을 사용할 수 있습니다.

기본 모델	YC	플랜지 확장 씰

유형
	A	ANSI RF(Raised Face)
	R	ANSI 링 조인트(RTJ)
	D	DIN(RF) EN1092-1
Inst. 연결
	W	용접 연결	(티타늄 또는 지르코늄에는 사용할 수 없음)
	2	1/4" NPT
	4	1/2" NPT
상단 인서트
	S6	316 / 316LSS
	TI	티탄	(티타늄 접액 재료에 필요)
	Z7	지르코늄 702	(지르코늄 접액 재료에 필요)
프로세스 연결 크기
	20	2.0"	1.90" Ext, Diameter Standard
	30	3.0"	2.80" Ext, Diameter Standard
	40	4.0"	3.70" Ext. Diameter Standard
	C0	DN50
	D0	DN80
	E0	DN100
	F0	DN125
프로세스 연결 등급
	A	150
	B	300
	C	600
	D	900
	E	1500
	F	2500
	G	PN 10/40	DN25, DN40, DN50과 함께 사용
	H	PN 10/16	DN80, DN100, DN125와 함께 사용
	J	PN 25/40	DN80, DN100, DN125와 함께 사용
	K	PN 63/100	DN25, DN40과 함께 사용
	L	PN 63	DN50, DN80, DN100, DN125와 함께 사용
	M	PN 100	DN50, DN80, DN100, DN125와 함께 사용
플랜지 재질
	S6	316/316L
	CS	탄소강
확장 / 접액 재료
	S6	316 / 316LSS
	S4	304 / 304LSS
	C2	합금 20
	HC	합금 C-276
	HB	합금 B-3
	M4	합금 400
	I6	합금 600
	DP	합금 2205
	NI	니켈 201/200
	TI	티탄
	Z7	지르코늄 702
연장 길이
	20	2.00인치
	40	4.00인치
	60	6.00인치
	80	8.00인치
	트리플 엑스	지정된 길이
다이어프램 재질
	S6	316 / 316LSS
	S4	304 / 304LSS
	고마워	탄탈
	C2	합금 20
	HC	합금 C-276
	HB	합금 B-3
	M4	모넬 400
	I6	합금 600
	DP	합금 2205
	NI	니켈 201/200
	TI	티타늄 (티타늄 접액부 필요)
	Z7	지르코늄 702(지르코늄 접촉 부품 필요)
옵션
	/AU	금도금 다이어프램
	/NS	PTFE 코팅 다이어프램	(비-스틱 전용 - 부식 방지용 아님)
	/SD	지정된 특수 확장 직경
	/MC	Material cert w/ MTR's

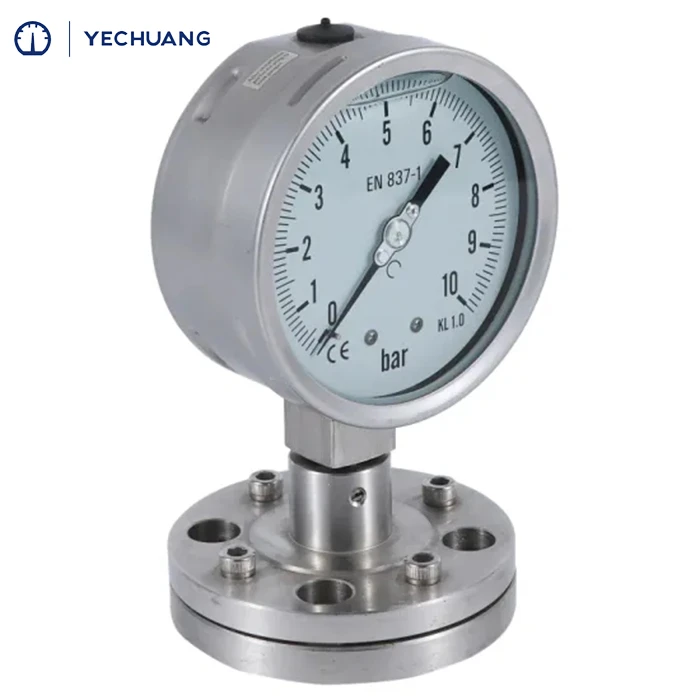

스테인리스 스틸 다이어프램 씰 - 다이렉트 플랜지 플러쉬형

Feature: 1) Flush diaphragm 2) All stainless steel construction 3) Range: (-1)bar to 21bar 4) Process temperature: (-40) to ( plus 200) centigrade 5) Instrument connection: 3/8" 6) Process connection: Flange 7) Fluid filled: Silicone oil

다이어프램 씰에는 일치하는 압력 게이지가 제공됩니다. 장점:

Quality – ISO 9001, serious quality control at production procedure

Unique – Specialized in custom requirement, like OEM logo on gauges

Delivery - Timely shipping Price – Cost-effective, competitive

보증 - 올바른 피팅 지침에 따라 제조일로부터 1년

Customer Service – Professional sales plus Experienced engineers = Easy, pleasant and efficient business
